Fensterheberschalter mit Einklappfunktion nachrüsten

Hallo zusammen.

Habe hier ein kleines How-To geschrieben, wie mann den Fensterheberschalter für die Einklappfunktion nachrüstet. Bedingung, dass es mit Plug&Play funktioniert ist, dass ihr einen LIN-Bus habt.

Was ist ein LIN-Bus? Mit dem werden die Spiegel mir der Mehrausstattung (Borsteinautomatik, Abblenden, oder Memoryfunktion) angesteuert. Wenn diese Ausstattung nicht vorhanden ist, muss die komplette Verkabelung getauscht werden: siehe hier
Ansonsten könnt ihr dieser Anleitung folgen.

Als erstes entfernt ihr die Zierleiste der Tür:

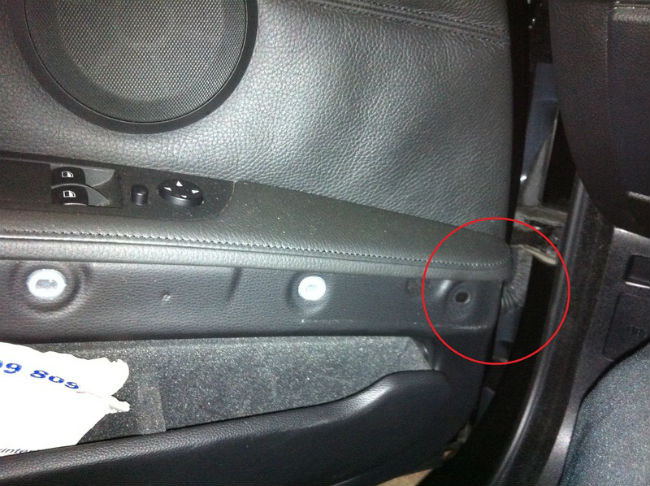

Immer mit der Innenseite der Tür beginnen (rot markiert). Das heißt, von innen nach außen vorsichtig an der Zierleiste ziehen!

Fensterheberschalter raus drücken:

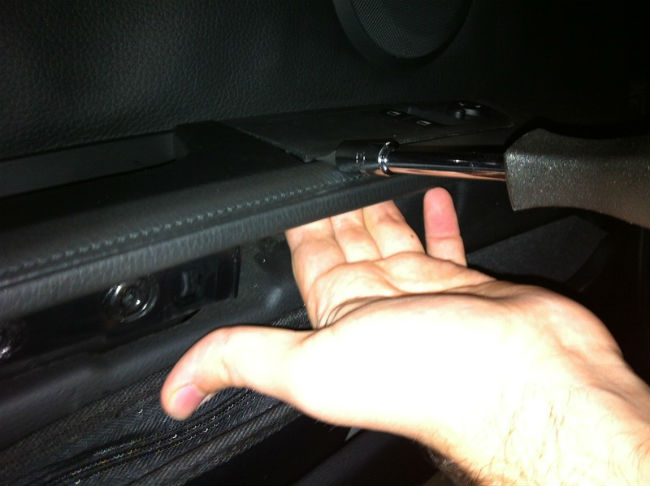

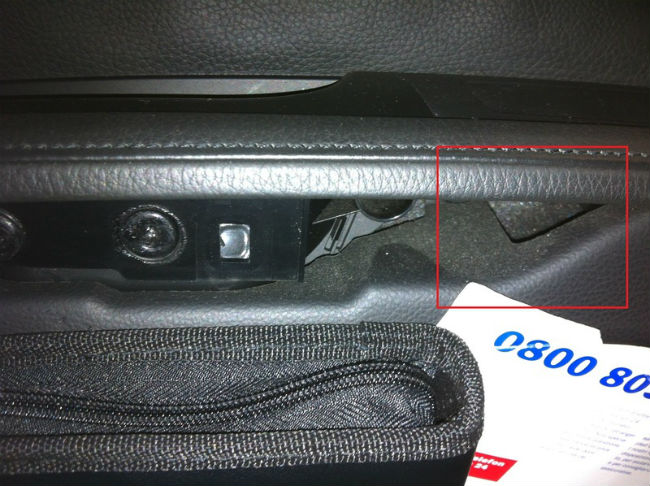

Nun könnt ihr zwei bis drei Finger in diese Lücke (rot markiert) stecken und rauf drücken. Am besten drückt ihr mit den Finger raus, bis eine kleine Lücke entsteht, wo ihr einen Schraubenzieher rein kriegt. Damit könnt ihr von oben etwas nachhelfen zu ziehen! Ihr müsst wirklich mit ein bisschen Kraft an die Sache rangehen. Der Schalter ist ziemlich schwer raus zu bekommen.

Stecker entfernen:

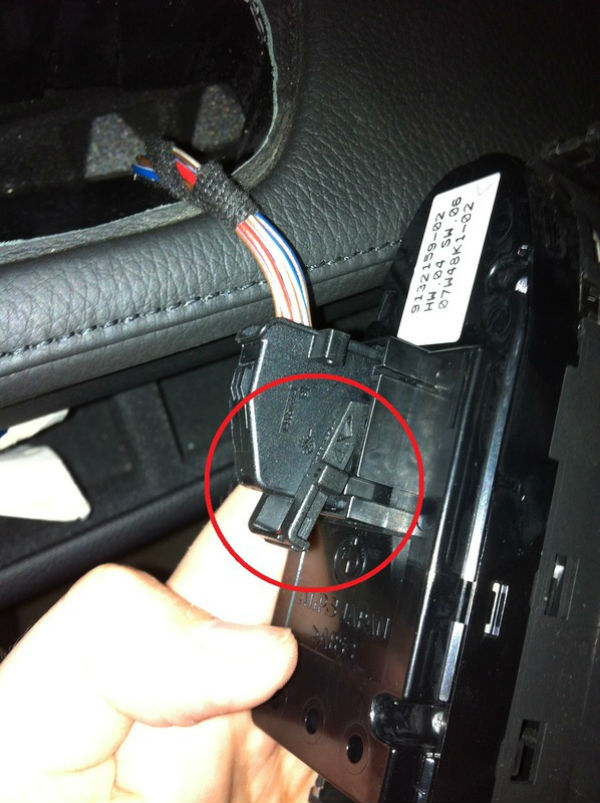

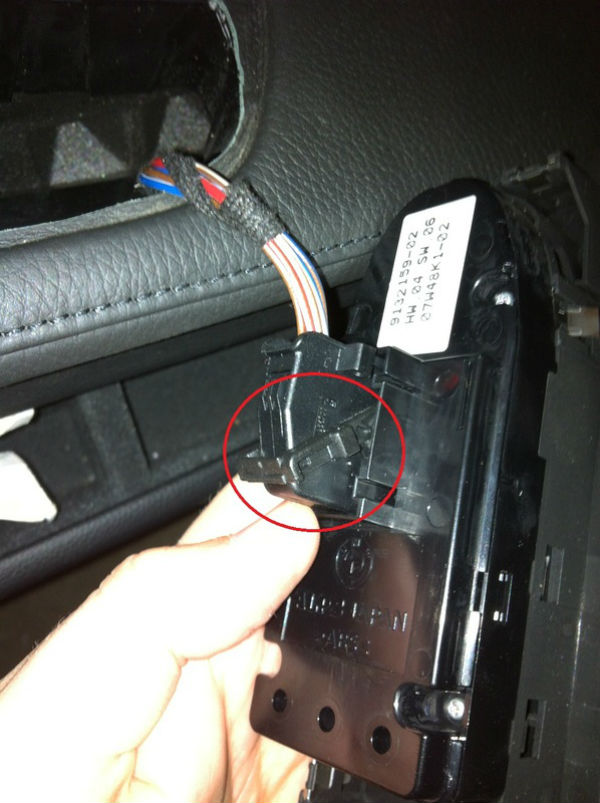

Der Kabelbaum hat einen kleinen Hebel(rot markiert), denn man klappen muss um den Stecker zu entfernen.

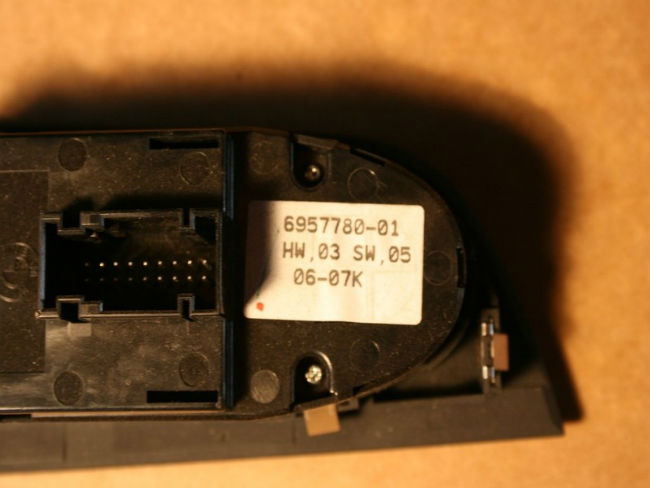

PIN-Belegung Fensterheberschalter:

Und so siehts dann aus:

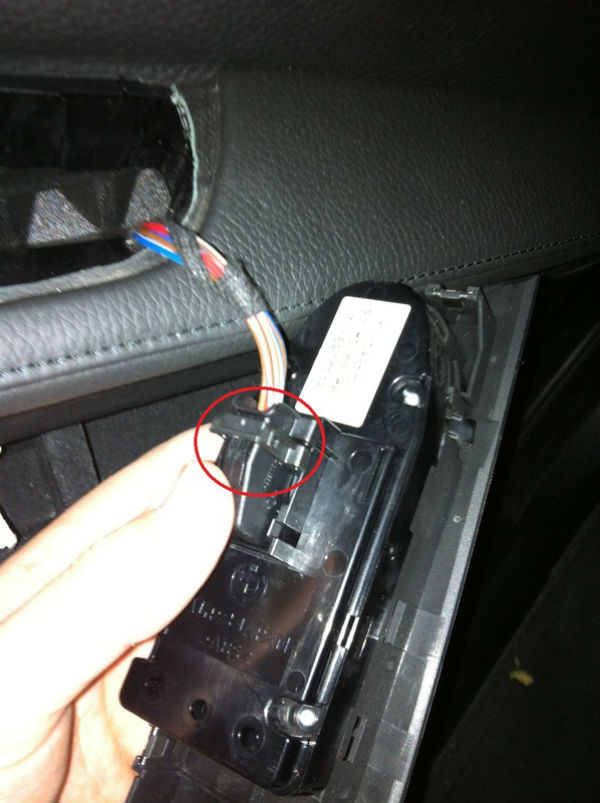

Nun steckt man wieder den Stecker rein, Hebel umkippen damit es wieder hält und drückt den Fennsterheberschalter wieder rein.

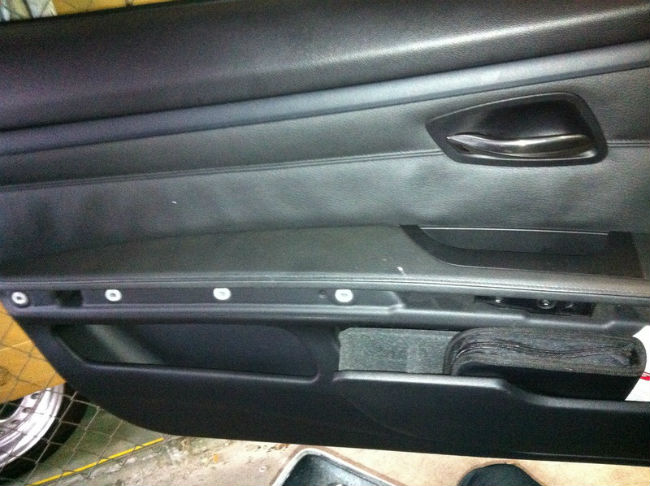

So sieht es dann aus:

Nun sollte eigentlich alles funktionieren, außer der Einklappfunktion. Dafür muss man ja die richtigen Spiegel haben und noch nachprogrammieren!

Diese Anleitung wurde von dem User brunofernandez aus dem E90-Forum.de zu Verfügung gestellt.
